混合式記錄儀LE5000系列

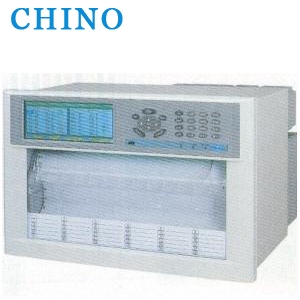

混合式記錄儀（250mm） LE5000系列
LE5000系列是36點／0.1秒的高速、高精度的250mm混合式記錄儀。具備識別優越的大型顯示器，并有高性能的簡圖操作鍵等，使用簡單。
|
機種一覽
|
輸入點數
|
形式
|
|
|
12點
|
LE5110-NNN
|
|
|
24點
|
LE5120-NNN
|
|
|
36點
|
LE5130-NNN
|
|
| 36點 | LE5130-1PB6(特規) |
規格
■輸入規格
|
測定點數
|
12點、24點、36點
|
|
輸入種類
|
自由量程
直流電壓???±10mV、±20mV、±40mV、±80mV、 ±1.25V、±2.5V、±5V、±10V 直流電流???接收抵抗（100Ω、250Ω）對應于外置（選擇） 熱電偶???B、R、S、K、E、J、T、N、PtRh40-PtRh20、NiMo-Ni、 WRe5-WRe26、W-WRe26、PlatinelⅡ、U、L 測溫熱電阻???Pt100、JPt100 |
|
測定周期
|
0.1秒／通道
|
■記錄規格
|
記錄方式
|
信號掃描方式 10色色帶打點記錄
|
|
記錄及記錄色
|
模擬記錄???各通道任意指定10種顏色的一種
（紅、紫紅、橙、茶、綠、黃綠、青綠、紫、青紫、黒）
數字記錄、存入記錄???黒
信息印字???黒 |
|
記錄紙
|
折疊式 全幅面318mm、全長20m、有効記錄幅面250mm（模擬記錄）
|
■一般規格
|
額定電源電壓
|
100－240V AC（自由電源）、50/60Hz
|
|
最大消費電力
|
最大100VA
|
|
安裝方法
|
嵌入面板
|
|
質量
|
約15kg（全選件配置）
|
| 形式 | |
| LE5110-NNN | 熱電偶、直流電壓、電流、熱電阻 12點 |
| LE5120-NNN | 熱電偶、直流電壓、電流、熱電阻 24點 |
| LE5130-NNN | 熱電偶、直流電壓、電流、熱電阻 36點 |
| LE***1- | 12點報警輸出 |
| LE***2- | 24點報警輸出 |
| LE***3- | 36點報警輸出 |
| LE****-1 | RS422A/RS485+以太網口+接點1a輸出 |
| LE****-*1 | 外部驅動+走紙速度切換 |
| LE****-**1 | 記錄格式+變化率/差報警 |
| LE****-**2 | 基本運算+記錄格式+變化率/差報警 |
| LE5OP-010 | 事件打印 |
| LE5OP-020 | 非標準顏色 |
| LE5OP-030 | 攜帶型 |
| EZ-RX250 | 電流輸入用250Ω精密電阻器（每通道） |
| EZ-VN |
電壓輸入用分壓器（每通道） |
