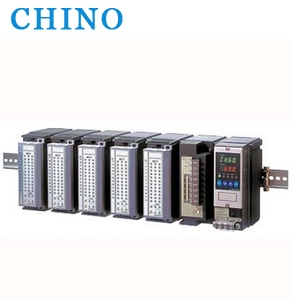

KE系列 數據采集儀
KE系列是適合高速、多點數據采集的網絡記錄儀。各功能單元化。通過組合必要的單元來構筑適合用途的系統。
主通信有Ethernet或USB。USB作為副通信配備MODBUS協議的RS-422A和RS-465。
·0.1秒最多可采集300個通道的數據（USB模式）
·0.05秒可在存貯卡記錄60個通道的數據（Ethernet模式）
·每0.05秒實行60個通道的報警運算。
·用串行通信（RS-422A/RS-485）可實行最多1860個通道的多點計測
·標準裝備專用的簡易應用軟件（USB模式）
型號
|
機種
|
型號
|
|
|
輸入單元
|
模擬輸入
|
KE3310-000
|
|
通信單元
|
Ethernet
|
KE3200-E00
|
|
USB
|
KE3200-U00
|
|
|
電源單元
|
無顯示器
|
KE3100-000
|
|
有顯示器
|
KE3101-000
|
|
規格
輸入規格
|
測量通道數
|
60通道/1套、以12通道為1單元，由12通道增至60通道
|
||
|
輸入種類
|
混合多量程
|
||
|
直流電壓
|
±10mv、±20mv、±40mvm、±80mv
±1.25v、±2.5v、±5v、±10v
|
||
|
直流電流
|
對應于外接受信電阻（另售）
|
||
|
熱電偶
|
B、S、R、N、K、E、J、T
Wres-Wre-26、W-Wre26
PlatinelⅡ、PtRh40-PtRh20、U、L
|
||
|
熱電阻（測量電流400uA）
|
Pt100、JPt100
|
||
|
開關輸入（繼電器、集電極開路）
|
|||
|
精度
|
測量量程的±0.1% ±1 digit（K熱電偶）
|
||
|
溫度漂移
|
±0.01%FS/℃
|
||
|
測量周期
|
約18ms/通道（約18ms/60通道）
|
||
|
基準點補償精度
|
K、E、J、T、N、 PlatinelⅡ
|
±0.5℃以下
|
|
|
S、R、WRe5-Wre26、W-WRe26、U、L
|
±1℃以下
|
||
|
但B 、PtRh40-PtRh20除外
（基準點補償為內部時，要將上述誤差加到精度中去）
|
|||
|
斷偶動作
|
在熱電偶輸入和熱電阻輸入中輸入信號的斷線判別功能，每輸入可選判定有或無
|
||
一般規格
|
額定電源電壓
|
100~240V AC 50/60HZ
|
|
|
功耗
|
最大60VA(60通道時)
|
|
|
正常動作條件
|
周圍溫濕度范圍
|
0~50℃、20~80%RH
|
|
電源電壓
|
90~264V AC
|
|
|
電源頻率
|
50~60HZ ±2%
|
|
|
姿勢
|
前后3°之內
|
|
|
停電對策
|
由EEPROM保持設定內容和校正數據
|
|
|
安全規格
|
CE標識 EN61326A1 A級 EN61010-1A2(預定宣告)
|
|
|
安裝方法
|
35mm寬度DIN軌安裝（垂直方向安裝）
|
|
|
質量
|
電源單元約600g，通信單元約300g，輸入電源約700g
|
|
