JS/JT系列單相、三相晶閘管調整器

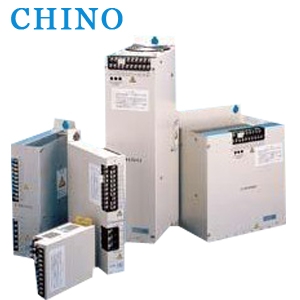

晶閘管調整器JS·JT
JS·JT系列晶閘管調整器是將觸發單元和晶閘管單元一體化、小形輕量、可高密度盤裝的晶閘管調整器 。
JS·JT系列晶閘管調整器是將觸發單元和晶閘管單元一體化、小形輕量、可高密度盤裝的晶閘管調整器 。
-
單相、三相均有從10A到1000A的選擇范圍
-
控制方式有相位控制和過零觸發的分頻控制二種方式
-
相位控制方式中，根據發熱體特性 有電壓反饋形、電流反饋形、功率反饋形、及無反饋四個種類可供選擇
-
分頻控制方式有傳統形和Δ∑調制的新分頻控制方式二種,由于是過零切換,故即使有高次諧波度許用極限規定也可以使用。
-
具有晶閘管過電流選通關斷電路、速熔等保護功能
機種一覽
|
控制方式。反饋方式
|
單相
|
三相
|
|||
|
電源電壓100V
|
電源電壓200V
|
電源電壓400V
|
電源電壓200V
|
電源電壓400V
|
|
|
相位控制。電壓反饋形
|
JS-1○○○V
|
JS-21○○○V
|
JS-4○○○V
|
JS-2○○○V
|
JS-4○○
○V |
|
相位控制。電流反饋形
|
JS-1○○○A
|
JS-2○○○A
|
JS-4○○○A
|
JS-2○○○A
|
JS-4○○
○A |
|
相位控制。功率反饋形
|
JS-1○○○W
|
JS-2○○○W
|
JS-4○○○W
|
JS-2○○○W
|
JS-4○○
○W |
|
相位控制。無反饋形
|
JS-1○○○N
|
JS-2○○○N
|
JS-4○○○N
|
JS-2○○○N
|
JS-4○○
○N |
|
分頻控制
|
JS-1○○○Z
|
JS-2○○○Z
|
JS-4○○○Z
|
JS-2○○○Z
|
JS-4○○
○Z |
|
分頻控制.Δ∑調制控制方式
|
JS-1○○○C
|
JS-2○○○C
|
JS-4○○○C
|
JS-2○○○C
|
JS-4○○
○C |
額定電流：上述○○○為額定電流（10A即010）
10A:010、20A:020、30A:030、50A:050、75A:075、100A:100、150A:150、200A:200、250A:250、300A:300、400A:400、500A:500、750A:750、1000A:X00
規格
|
額定電壓
|
100V/110V/120V、200V/220V/240V、380V/400V/440V AC（1種指定）
|
|
頻率
|
50/60Hz（端子切換）
|
|
額定電流
|
10A、20A、30A、50A、75A、100A、150A、200A、250A、300A、400A、500A、750A、1000A 14種（周圍溫度50℃基準）
|
|
輸入信號
|
4～20mA DC、1～5mA DC、ON-OFF接點信號3種（端子切換）
|
|
輸入阻抗
|
4～20mA DC：100Ω以下、1～5mA DC：400Ω以下
|
|
輸出范圍
|
相位控制方式
電壓反饋形：額定電壓的0～98%（95%） 電流反饋形：額定電流的0～100% 但最大輸出電壓是額定電壓的98%（95%） 功率反饋形：額定電壓0～98%（95%）×額定電流的0～100% 無反饋：額定電壓的0～98%（95%） 分頻控制方式 傳統形：額定電壓的0～100%、分頻周期1.5秒 △∑調制方式：額定電壓的0～100%（內為三相用） |
|
適用負載
|
電阻負載及感性負載（變壓器1次側控制）
但傳統分頻式只能電阻負載 |
|
允許電壓變動
|
額定電壓的85～110%
|
|
使用溫度范圍
|
性能保證范圍：0～50℃
動作保證范圍：-10～50℃ |
|
冷卻方式
|
額定電流單相150A、三相75A以下：自冷
額定電流單相200A、三相100A以上：冷卻風扇標準裝備 |
|
過電流保護
|
晶體管門電流關斷
相位控制無反饋方式時無過電流保護功能速熔熔斷保險絲另購 |
|
報警規格
|
過電流報警（電流檢出用CT時）、速熔保險絲熔斷（30A以上）、冷卻風扇異常（單相200A、三相150A以上）：接點輸出燈顯示
負載斷線報警（△∑調制方式）：燈顯示 |
|
